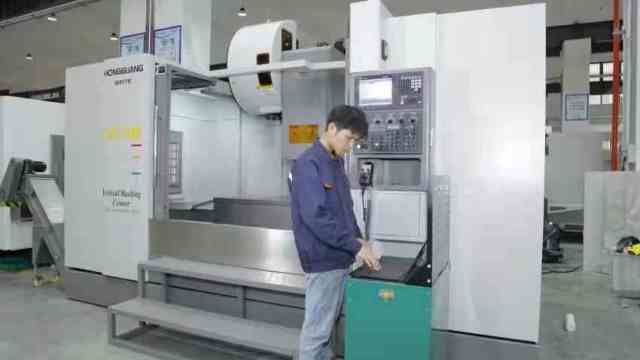

立式加工中心VMC-1380

產品特點：立式加工中心是一種多功能，加工范圍廣，效率高，能將銑、鏜、鉆、攻螺絲等多種工藝手段集中在一臺設備上完成的機床，由機械設備和數控系統組成；
應用領域：適用于加工復雜零件，立式加工中心因其高精度，高效率，高穩定性等特點，在機械行業高精密零配件制造得到廣泛應用。

在線咨詢

400-012-5868

產品參數

機型：VMC-1380兩線一硬
技術參數			控制器配置
機臺行程	單位	規格
X軸行程	mm	1300
Y軸行程	mm	700
Z軸行程	mm	660

工作臺
工作臺尺寸	mm	1400×700
T形槽（尺寸×數量×距離）	mm	18×5×130
工作臺最大負載	kg	1500
主軸鼻端至臺面	mm	150-810
主軸中心至立柱軌道面距離	mm	800

主軸
主軸規格	皮帶式	BT40
主軸轉速	rpm	8000
主軸功率	Kw	15-18.5
主軸扭矩	Nm	70	發那科OI-MF
			標準配置
X軸Y軸線軌規格	X軸50滾柱		全密閉式護罩
X軸Y軸線軌規格	Y軸45滾柱（4軌道）		防爆日光燈
			三色指示燈
進給速度			電子手輪
最大快移速度（Z/X/Y）	m/min	20/24/24	自動潤滑系統
切削速度	mm/min	1-10000	主軸油冷裝置
滾珠螺桿直徑（X/Y/Z）	mm	50/50/50	電氣箱熱交換器
滾珠螺桿螺距（X/Y/Z）	mm	10/10/10	自動沖屑裝置
馬達功率（X/Y/Z）	Kw	3.5/3.5/3.5	切削吹屑裝置
			工具&工具箱
			水平調整螺絲及墊塊
			操作使用說明書
			RS232傳輸線
精度			網絡傳輸線
定位精度(ISO 230-2)JIS	mm	±0.005/300	BT40刀頭及拉釘
重復定位精度(ISO 230-2)JIS	mm	±0.005	平口鉗
			組合壓板
			卸刀座
			鏈排式排屑機
其他
電源容量	KVA	30
所需氣壓	kgf/cm2	6.5
水箱容積	L	600
機器重量	kg	10500
機器尺寸	mm	4000×2800×2800
注：1、尺寸規格若有變更，恕不另行通知。2、機器外觀不斷調整，以實際出貨實物為準

VMC-1380兩線配置清單
序號	產品名稱	規格型號	產地
1	發那科控制系統	OI-MF	日本
2	主軸	德速/岡田	臺灣
3	主軸伺服電機	發那科	日本
4	三軸伺服電機	發那科	日本
5	軸承	NSK	日本
6	絲桿	銀泰	臺灣
7	導軌	力士樂	德國
8	潤滑油缸	勝祥	臺灣
9	壓缸	羅升	臺灣
10	電子手輪	哲宏/濱捷	臺灣
11	熱交換器	瑞科	臺灣
12	主軸油冷	瑞科/颯萌	臺灣
13	進口電器	施耐德	德國
14	吹氣電磁閥	亞德客	德國
15	線材組合	新光	臺灣
16	工具&工具箱
17	水平調整螺絲及墊塊
18	操作使用說明書
19	RS232傳輸線
20	網絡傳輸線
21	BT40刀頭及拉釘
22	平口鉗
23	組合壓板
24	鏈排式排屑機

機型：VMC-1380三線技術參數
技術參數			機臺配置
機臺行程	單位	規格	控制器配置
X軸行程	mm	1300	三菱M80
Y軸行程	mm	700	標準配置
Z軸行程	mm	700	全密閉式護罩
			防爆日光燈
工作臺			三色指示燈
工作臺尺寸	mm	1400×700	電子手輪
T形槽（尺寸×數量×距離）	mm	18×6×100	自動潤滑系統
工作臺最大負載	kg	1000	主軸油冷裝置
主軸鼻端至臺面	mm	120-820	電氣箱熱交換器
主軸中心至立柱軌道面距離	mm	755	自動沖屑裝置
			切削吹屑裝置
主軸			工具&工具箱
主軸規格		皮帶式BT40	水平調整螺絲及墊塊
主軸轉速	rpm	8000	操作使用說明書
主軸功率	Kw	15	RS232傳輸線
主軸扭矩	Nm	96	網絡傳輸線
			BT40刀頭及拉釘
進給速度			平口鉗
最大快移速度（Z/X/Y）	m/min	30/36/36	組合壓板
切削速度	mm/min	1-10000	卸刀座
滾珠螺桿直徑（X/Y/Z）	mm	45/45/45
滾珠螺桿螺距（X/Y/Z）	mm	12/12/12
馬達功率（X/Y/Z）	Kw	3.5/3.5/3.5
線軌寬度（X/Y/Z）	mm	45/45/45

刀庫
刀庫形式容量		24T
換刀時間	sec	6
最大刀具長度	mm	350
最大刀具直徑（滿刀/鄰空刀）	mm	105/200
最大刀具重量	kg	15

精度
定位精度(ISO 230-2)JIS	mm	±0.005/300
重復定位精度(ISO 230-2)JIS	mm	±0.005


其他
電源容量	KVA	30
所需氣壓	kgf/cm2	6.5
水箱容積	L	600
機器重量	kg	9600
機器尺寸	mm	4000×2800×2800
注：1、尺寸規格若有變更，恕不另行通知。2、機器外觀不斷調整，以實際出貨實物為準

VMC-1380三線配置清單
序號	產品名稱	規格型號	產地
1	三菱控制系統	M80	日本
2	主軸	德速/岡田	臺灣
3	主軸伺服電機	三菱	日本
4	三軸伺服電機	三菱	日本
5	刀庫	德速/岡田	臺灣
6	軸承	NSK	日本
7	絲桿	銀泰	臺灣
8	導軌	力士樂	德國
9	潤滑油缸	勝祥	臺灣
10	打刀缸	羅升	臺灣
11	電子手輪	哲宏/濱捷	臺灣
12	熱交換器	瑞科	臺灣
13	主軸油冷	瑞科/颯萌	中日
14	進口電器	施耐德	德國
15	吹氣電磁閥	亞德客	德國
16	線材組合	新光	臺灣
17	工具&工具箱
18	水平調整螺絲及墊塊
19	操作使用說明書
20	RS232傳輸線
21	網絡傳輸線
22	BT40刀頭及拉釘
23	平口鉗
24	組合壓板
25	卸刀座
